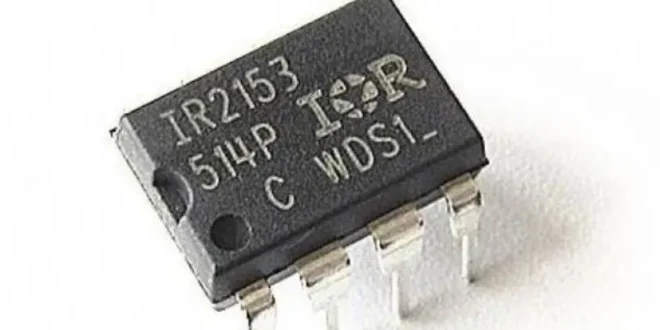

تراشه IR2153 (و نسخههای بهبود یافتهتر آن مانند IRS2153D) یکی از محبوبترین و پرکاربردترین آیسیهای درایور نیمپل خود-نوسانگر (Self-Oscillating Half-Bridge Driver) برای ماسفتها (MOSFET) و IGBTها است که توسط International Rectifier (اکنون Infineon Technologies) تولید میشود. این تراشه به دلیل سادگی طراحی، هزینه کم و قابلیت اطمینان بالا، به طور گسترده در منابع تغذیه سوئیچینگ، مبدلهای DC-DC، اینورترها و بالاستهای الکترونیکی مورد استفاده قرار میگیرد.
برخلاف IR2103 و IR2104 که به یک سیگنال ورودی PWM خارجی نیاز دارند، IR2153 دارای نوسانساز (Oscillator) داخلی است که نیاز به یک میکروکنترلر یا مولد PWM خارجی را از بین میبرد. این ویژگی باعث سادهتر شدن مدار و کاهش تعداد قطعات مورد نیاز میشود.
ویژگیهای کلیدی IR2153:
- درایور گیت نیمپل 600 ولت یکپارچه:
- قابلیت درایو ماسفتها و IGBTهای High-Side و Low-Side را در کاربردهای ولتاژ بالا (تا 600 ولت) فراهم میکند.
- این ویژگی برای مدارهای نیمپل که در آنها یک شاخه به زمین و دیگری به ولتاژ بالا متصل است، ضروری است.
- نوسانساز داخلی قابل برنامهریزی (با پایه CT و RT):
- مهمترین ویژگی IR2153 وجود یک نوسانساز داخلی شبیه به تراشه تایمر 555 است.
- فرکانس نوسان و در نتیجه فرکانس سوئیچینگ مدار، با استفاده از یک مقاومت خارجی (RT) و یک خازن خارجی (CT) قابل تنظیم است. فرمول تقریبی فرکانس معمولاً در دیتاشیت ارائه میشود.
- این نوسانساز یک سیکل وظیفه (Duty Cycle) تقریباً 50% را برای خروجیها (HO و LO) تولید میکند.
- میکروپاور استارتآپ (Micropower Startup):
- IR2153 با جریان بسیار کمی در هنگام راهاندازی شروع به کار میکند. این امکان را میدهد که ولتاژ تغذیه VCC با یک مقاومت سری با مقدار بالا از ولتاژ ورودی اصلی مدار (که ممکن است بسیار بالا باشد) تأمین شود. پس از راهاندازی، خازن VCC شارژ شده و تراشه به حالت عادی خود میرسد.
- قفل افت ولتاژ (Undervoltage Lockout – UVLO):
- همانند سایر درایورهای گیت، IR2153 دارای مدار UVLO برای هر دو بخش High-Side و Low-Side است.
- این ویژگی تضمین میکند که خروجیهای گیت تنها زمانی فعال میشوند که ولتاژ تغذیه (VCC برای Low-Side و VBS برای High-Side) به حد کافی رسیده باشد، از سوئیچینگ نامناسب یا آسیب به ماسفتها/IGBTها جلوگیری میکند.
- IR2153 (نسخههای جدیدتر) دارای هیسترزیس UVLO افزایشیافته است که پایداری عملکرد را بهبود میبخشد.
- مدار زنر کلمپ داخلی 15.6 ولت بر روی VCC:
- این تراشه دارای یک دیود زنر داخلی است که ولتاژ VCC را به طور خودکار در حدود 15.6 ولت تثبیت میکند. این به سادهسازی طراحی مدار تغذیه VCC کمک میکند. با این حال، باید توجه داشت که جریان ورودی به پایه VCC نباید از حداکثر مقدار مجاز تجاوز کند.
- Deadtime داخلی:
- IR2153 دارای یک زمان مرده (Deadtime) داخلی است که به طور خودکار بین روشن شدن ماسفت High-Side و خاموش شدن ماسفت Low-Side (و بالعکس) اعمال میشود.
- این Deadtime حیاتی است تا از Short-Circuit شدن شاخههای نیمپل (جریان از بین رفتن) جلوگیری شود که میتواند به قطعات قدرت آسیب برساند. مقدار Deadtime در نسخههای مختلف IR2153 ممکن است متفاوت باشد (مثلاً 1.1 میکروثانیه برای IR2153D و 0.6 میکروثانیه برای IR21531D).
- این Deadtime با ضریب دمایی پایین طراحی شده است که ثبات عملکرد را در دماهای مختلف حفظ میکند.
- قابلیت بوتاسترپینگ (Bootstrapping):
- برای تأمین ولتاژ شناور مورد نیاز برای درایو گیت ماسفت High-Side، از یک مدار بوتاسترپ استفاده میشود.
- IR2153 یک دیود بوتاسترپ داخلی نیز دارد (در برخی نسخهها مانند IR2153D)، که تعداد قطعات خارجی را کاهش میدهد. تنها نیاز به یک خازن بوتاسترپ خارجی است.
- ایمنی بالا در برابر نویز و لچآپ (Latch-up Immunity):
- این تراشه با فناوریهای HVIC و CMOS Latch-Immune ساخته شده است که مقاومت بالایی در برابر نویزهای الکترومغناطیسی (EMI) و پدیده لچآپ (که میتواند به آیسی آسیب برساند) فراهم میکند.
- کاهش di/dt در خروجی درایور گیت نیز به بهبود ایمنی نویز کمک میکند.
- قابلیت Shutdown از طریق پایه CT (برخی نسخهها):
- در برخی نسخههای بهبود یافته مانند IR2153D(S)، پین CT (که برای تنظیم فرکانس استفاده میشود) میتواند برای فعال کردن حالت Shutdown نیز به کار رود.
- اگر ولتاژ روی پین CT به زیر یک آستانه خاص (معمولاً 1/6 ولتاژ VCC) کاهش یابد، هر دو خروجی گیت (HO و LO) خاموش میشوند. این یک ویژگی ایمنی یا کنترلی اضافی است.
پینهای اصلی IR2153 (معمولی 8 پین DIP/SOIC):
- VCC: ورودی تغذیه ولتاژ پایین (منطق و درایو گیت داخلی).
- RT: پین ورودی مقاومت زمانبندی نوسانساز. (متصل به مقاومت خارجی RT)
- CT: پین ورودی خازن زمانبندی نوسانساز. (متصل به خازن خارجی CT و گاهی اوقات برای Shutdown)
- COM: زمین سیگنال و زمین سمت پایین.
- LO: خروجی درایور گیت سمت پایین (Low-Side Gate Drive Output).
- VS: نقطه مشترک بین ماسفتهای High-Side و Low-Side (Floating Supply Offset Voltage). این پین به Source ماسفت High-Side و Drain ماسفت Low-Side متصل میشود.
- HO: خروجی درایور گیت سمت بالا (High-Side Gate Drive Output).
- VB: تغذیه شناور سمت بالا (High-Side Floating Supply). ولتاژ برای مدار درایور High-Side از طریق خازن بوتاسترپ بین VB و VS تأمین میشود.
کاربردها:
IR2153 به دلیل سادگی و کارایی، در طیف وسیعی از کاربردها استفاده میشود، از جمله:
- بالاستهای الکترونیکی (Electronic Ballasts): برای لامپهای فلورسنت و CFL.
- منابع تغذیه سوئیچینگ (Switched Mode Power Supplies – SMPS): به خصوص در توپولوژیهای Half-Bridge.
- اینورترها (Inverters): برای تبدیل DC به AC، به ویژه اینورترهای سینوسی یا شبهسینوسی (Quasi-Sine Wave).
- مبدلهای DC-DC: در پیکربندیهای Half-Bridge.
- درایورهای موتور (Motor Drivers): در کاربردهای خاصی که نیاز به کنترل سرعت موتور با فرکانس ثابت دارند.
- شارژرهای باتری و مبدلهای رزونانسی.
مزایای استفاده از IR2153:
- سادگی طراحی: با نوسانساز داخلی، نیاز به مدارهای پیچیده PWM خارجی را از بین میبرد.
- کاهش هزینه: به دلیل نیاز به قطعات کمتر و سادگی مدار.
- قابلیت اطمینان بالا: به دلیل ویژگیهای حفاظتی داخلی مانند UVLO و مقاومت در برابر نویز.
- اندازه کوچک: معمولاً در بستهبندیهای 8 پین DIP یا SOIC موجود است.
نکات مهم در طراحی با IR2153:
- مدار Bootstrapping: انتخاب صحیح خازن بوتاسترپ و دیود بوتاسترپ (اگر داخلی نباشد) برای عملکرد صحیح گیت درایو High-Side بسیار مهم است.
- مدار تغذیه VCC: باید اطمینان حاصل شود که VCC به درستی تغذیه میشود و جریان ورودی از حد مجاز تجاوز نمیکند (مخصوصاً با توجه به زنر کلمپ داخلی).
- مقاومتهای گیت: معمولاً برای کنترل نرخ تغییر جریان (di/dt) و جلوگیری از نوسانات گیت، مقاومتهای کوچکی به صورت سری با گیت ماسفتها قرار داده میشوند.
- جانمایی برد (Layout): برای به حداقل رساندن نویز و اطمینان از عملکرد پایدار، جانمایی صحیح قطعات و مسیرهای PCB بسیار حیاتی است. مسیرهای قدرت باید کوتاه و پهن باشند.
در مجموع، IR2153 یک انتخاب عالی برای کاربردهای Half-Bridge با فرکانس ثابت است که در آنها سادگی، هزینه کم و قابلیت اطمینان بالا از اولویتها هستند.
