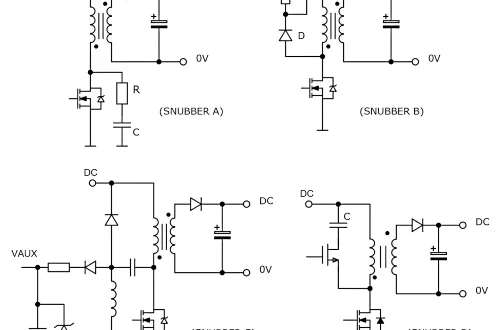

مدارهای اسنابر (Snubber Circuits) برای حفاظت از قطعات سوئیچینگ

مدارهای اسنابر (Snubber Circuits) برای حفاظت از قطعات سوئیچینگ (مانند ماسفت‌ها، IGBTها، تریستورها و حتی کنتاکت رله‌ها) در برابر اضافه ولتاژها، اضافه جریان‌ها و نوسانات ناخواسته (رینگینگ) به کار می‌روند. این نوسانات اغلب به دلیل وجود سلف‌های پرازیتی (القایی) در مدار و قطع و وصل سریع جریان در بارهای سلفی ایجاد می‌شوند.

یکی از رایج‌ترین انواع اسنابر، اسنابر RCD (مقاومت-خازن-دیود) است که به خصوص در کاربردهای قدرت (مانند مبدل‌های سوئیچینگ) بسیار مورد استفاده قرار می‌گیرد. این مدار معمولاً به صورت موازی با سوئیچ قدرت یا دیود هرزگرد قرار می‌گیرد.

هدف اصلی اسنابر RCD:

• کاهش پیک ولتاژ: جذب انرژی ذخیره شده در سلف‌های پرازیتی در زمان خاموش شدن سوئیچ، که مانع از ایجاد اضافه ولتاژهای بالا بر روی سوئیچ می‌شود.
• میرا کردن نوسانات: جلوگیری از نوسانات (رینگینگ) ولتاژ و جریان که می‌تواند منجر به افزایش تلفات و تولید EMI (تداخل الکترومغناطیسی) شود.
• کاهش تلفات سوئیچینگ: با شکل‌دهی موج‌های ولتاژ و جریان در زمان روشن و خاموش شدن سوئیچ، می‌توان تلفات انرژی را در سوئیچ کاهش داد.

نحوه عملکرد اسنابر RCD:

این مدار از سه عنصر اصلی تشکیل شده است:

1. خازن (C): در زمان خاموش شدن سوئیچ، این خازن مسیر مناسبی برای جریان سلفی فراهم می‌کند تا انرژی ذخیره شده در سلف‌های پرازیتی به جای اینکه به صورت یک پیک ولتاژ بالا بر روی سوئیچ ظاهر شود، در خازن ذخیره گردد. این عمل باعث محدود شدن $dv/dt$ (نرخ تغییرات ولتاژ) در سوئیچ می‌شود.
2. مقاومت (R): این مقاومت دو وظیفه اصلی دارد:
   • محدود کردن جریان دشارژ خازن: وقتی سوئیچ روشن می‌شود، خازن شارژ شده باید از طریق سوئیچ دشارژ شود. مقاومت R جریان دشارژ خازن را محدود می‌کند تا از آسیب دیدن سوئیچ به دلیل جریان زیاد لحظه‌ای جلوگیری شود.
   • تلف کردن انرژی: انرژی ذخیره شده در خازن در زمان روشن شدن سوئیچ، در این مقاومت به صورت حرارت تلف می‌شود.
3. دیود (D): این دیود به صورت سری با مقاومت و خازن قرار می‌گیرد و وظیفه اصلی آن، هدایت جریان فقط در یک جهت است. در زمان خاموش شدن سوئیچ، دیود بایاس مستقیم شده و اجازه می‌دهد تا جریان از طریق خازن و مقاومت عبور کند و خازن شارژ شود. اما در زمان روشن شدن سوئیچ، دیود بایاس معکوس می‌شود و اجازه نمی‌دهد خازن از طریق بار تخلیه شود، بلکه فقط از طریق مقاومت تخلیه شود. این کار باعث می‌شود که خازن فقط در یک جهت شارژ شود و دشارژ آن کنترل شده باشد.

مراحل و نکات محاسبه مقادیر R، C و D در مدار اسنابر RCD:

محاسبه دقیق مقادیر R و C در اسنابر RCD می‌تواند پیچیده باشد و اغلب شامل آزمایش و خطا و شبیه‌سازی است. با این حال، می‌توان از یک سری روابط و اصول کلی برای تخمین اولیه استفاده کرد:

گام ۱: شناسایی پارامترهای مدار اصلی و سوئیچ

• ولتاژ نامی مدار (Vbus​): ولتاژ DC یا پیک AC که در مدار وجود دارد.
• جریان بار (Iload​): حداکثر جریانی که از سوئیچ عبور می‌کند.
• اندوکتانس پرازیتی (Lp​): این مهم‌ترین پارامتر است که باعث ایجاد اضافه ولتاژ می‌شود. اندوکتانس پرازیتی در سیم‌ها، ترک‌های PCB و حتی خود قطعات وجود دارد. معمولاً اندازه‌گیری مستقیم آن دشوار است و باید تخمین زده شود یا با استفاده از اسیلوسکوپ و مشاهده نوسانات بدون اسنابر، مقدار آن را به صورت تجربی پیدا کرد. یک راه این است که با اتصال یک خازن با ظرفیت مشخص به مدار و مشاهده تغییرات فرکانس نوسان، Lp​ را محاسبه کنید.
  • فرکانس نوسان بدون اسنابر (f0​): با اسیلوسکوپ اندازه‌گیری می‌شود.
  • سپس یک خازن تست (Ctest​) موازی کنید و فرکانس جدید نوسان (f1​) را اندازه‌گیری کنید.
  • مقدار Lp​ از رابطه زیر به دست می‌آید:

    Lp​=(2πf1​)2Ctest​1​−(2πf0​)2Cp​1​

    که Cp​ ظرفیت خازنی خود سوئیچ است (از دیتاشیت قابل استخراج است).

• فرکانس سوئیچینگ (fs​): فرکانسی که سوئیچ با آن روشن و خاموش می‌شود.

گام ۲: انتخاب ولتاژ قابل قبول برای سوئیچ (Vpeak​):

این ولتاژ، حداکثر ولتاژی است که سوئیچ می‌تواند به صورت لحظه‌ای تحمل کند. این مقدار معمولاً کمی بالاتر از ولتاژ نامی مدار انتخاب می‌شود تا اسنابر بتواند پیک‌های ولتاژی را به زیر این حد کنترل کند. مثلاً $1.2$ تا $1.5$ برابر ولتاژ نامی.

گام ۳: محاسبه تقریبی ظرفیت خازن اسنابر (C):

هدف این است که خازن بتواند انرژی ذخیره شده در سلف پرازیتی را جذب کند. انرژی ذخیره شده در سلف به صورت EL​=21​Lp​Iload2​ است. این انرژی باید در خازن ذخیره شود: EC​=21​CVpeak2​. با مساوی قرار دادن این دو، می‌توان C را تخمین زد:

21​Lp​Iload2​=21​CVpeak2​

C=Vpeak2​Lp​Iload2​​

نکات مهم در انتخاب C:

• ظرفیت خازن باید به اندازه‌ای باشد که بتواند از $dv/dt$ محافظت کند.
• انتخاب خازن با کیفیت بالا و ESR (مقاومت سری معادل) پایین بسیار مهم است، به خصوص در فرکانس‌های بالا.
• ولتاژ نامی خازن باید حداقل 1.5 تا 2 برابر حداکثر ولتاژ مدار باشد تا ایمنی لازم فراهم شود.

گام ۴: محاسبه تقریبی مقاومت اسنابر (R):

مقاومت R برای کنترل سرعت شارژ و دشارژ خازن و همچنین تلف کردن انرژی اضافی استفاده می‌شود. توان تلف شده در مقاومت اسنابر بسیار مهم است. این توان عمدتاً به فرکانس سوئیچینگ و انرژی ذخیره شده در خازن بستگی دارد:

PR​=21​CVpeak2​fs​

از این رابطه می‌توان برای انتخاب توان نامی مقاومت استفاده کرد. مقدار مقاومت R معمولاً با توجه به فرکانس نوسانات مدار و امپدانس مشخصه انتخاب می‌شود. یک راه ساده برای شروع این است که R را تقریباً برابر با امپدانس مشخصه مدار (Z=Lp​/C​) یا کمی بیشتر در نظر بگیرید.

R≈Z=Lp​/C​ (اگر نوسانات میرایی زیادی داشته باشیم)

یا می‌توان R را طوری انتخاب کرد که ثابت زمانی RC مدار اسنابر (زمان شارژ و دشارژ خازن) با زمان سوئیچینگ سوئیچ متناسب باشد.

نکات مهم در انتخاب R:

• توان نامی مقاومت باید کافی باشد. اغلب در کاربردهای قدرت، این مقاومت توان بالایی را تلف می‌کند.
• مقاومت باید از نوع مناسب (مانند کربنی یا سیمی با توان بالا) باشد.
• مقدار R بر میزان میرایی و همچنین جریان دشارژ خازن تأثیر می‌گذارد. اگر R خیلی کوچک باشد، جریان دشارژ خازن بالا می‌رود و می‌تواند به سوئیچ آسیب بزند. اگر R خیلی بزرگ باشد، اسنابر عملکرد خود را به درستی انجام نمی‌دهد.

گام ۵: انتخاب دیود (D):

دیود در اسنابر RCD معمولاً یک دیود سریع (Fast Recovery Diode) یا فوق سریع (Ultra-Fast Recovery Diode) است. ویژگی‌های مهم در انتخاب دیود:

• ولتاژ معکوس پیک (VRRM​): باید بیشتر از حداکثر ولتاژ مدار باشد.
• جریان نامی (IF​): باید توانایی عبور جریان دشارژ خازن را داشته باشد.
• زمان ریکاوری معکوس (trr​): هرچه این زمان کمتر باشد، دیود سریع‌تر خاموش می‌شود و عملکرد اسنابر بهتر خواهد بود.

گام ۶: تنظیم و بهینه‌سازی (با استفاده از اسیلوسکوپ و شبیه‌سازی):

پس از محاسبه اولیه، بهترین راه برای تنظیم دقیق مقادیر R و C، استفاده از اسیلوسکوپ و شبیه‌سازی (مانند LTSpice, PSpice و …) است.

• مدار را با مقادیر محاسبه شده بسازید.
• با اسیلوسکوپ شکل موج ولتاژ و جریان روی سوئیچ را مشاهده کنید.
• هدف این است که:
  • پیک ولتاژ روی سوئیچ به مقدار قابل قبول کاهش یابد.
  • نوسانات (رینگینگ) به حداقل برسد یا کاملاً میرا شود.
  • شکل موج‌ها صاف و بدون نویز باشند.
• اگر هنوز پیک ولتاژ بالا است، ممکن است نیاز باشد ظرفیت C را کمی افزایش دهید.
• اگر نوسانات میرا نمی‌شوند، ممکن است نیاز به تنظیم مقدار R باشد.
• به تلفات توان در مقاومت R توجه کنید و مطمئن شوید که مقاومت از نظر توان مناسب است.

مثال کلی برای رله‌های DC (بدون در نظر گرفتن سلف پرازیتی دقیق):

برای بارهای عمومی مانند رله‌ها و بارهای القایی کوچک، معمولاً از مقادیر تجربی زیر برای اسنابر RC (که نوع ساده‌تری از RCD است) استفاده می‌شود:

• خازن (C): 0.1 تا 0.47 میکروفاراد ($\mu F$)
• مقاومت (R): 47 اهم تا 220 اهم
• ولتاژ خازن: 2 تا 3 برابر ولتاژ خط (مدار)

در مدارهای DC برای رله‌ها، به جای اسنابر RCD، معمولاً از یک دیود هرزگرد (Freewheeling Diode) به صورت معکوس و موازی با سیم‌پیچ رله استفاده می‌شود که بسیار موثرتر است و انرژی ذخیره شده در سیم‌پیچ را به صورت ایمن تخلیه می‌کند. اسنابر RCD بیشتر برای سوئیچ‌های قدرت در فرکانس‌های بالا کاربرد دارد.

خلاصه گام‌ها:

1. شناسایی مشکل: علت اضافه ولتاژ (اغلب اندوکتانس پرازیتی).
2. اندازه‌گیری یا تخمین پارامترها: Lp​، Iload​، Vbus​، fs​.
3. تعیین Vpeak​ مجاز: حداکثر ولتاژ قابل تحمل توسط سوئیچ.
4. محاسبه اولیه C: با استفاده از رابطه انرژی C=Vpeak2​Lp​Iload2​​.
5. محاسبه اولیه R: با استفاده از رابطه توان تلفاتی PR​=21​CVpeak2​fs​ و انتخاب مقاومت با توان مناسب، و سپس تنظیم مقدار R برای میرایی بهینه.
6. انتخاب دیود: دیود سریع با ولتاژ معکوس و جریان مناسب.
7. شبیه‌سازی و تست عملی: تنظیم دقیق مقادیر R و C با مشاهده شکل موج‌ها.

این توضیحات یک راهنمای کلی است. طراحی اسنابر بهینه، به خصوص در کاربردهای قدرت بالا و فرکانس‌های بالا، نیازمند دانش عمیق‌تر و تجربه عملی است.
