ماسفت (MOSFET: Metal-Oxide-Semiconductor Field-Effect Transistor) و آیجیبیتی (IGBT: Insulated-Gate Bipolar Transistor) هر دو از قطعات کلیدی در الکترونیک قدرت و کاربردهای سوئیچینگ (کلیدزنی) هستند، اما تفاوتهای ساختاری و عملکردی مهمی دارند که آنها را برای کاربردهای مختلف مناسب میسازد.
در زیر به صورت جامع به مقایسه، شباهتها، تفاوتها و نقاط قوت و ضعف هر یک میپردازم:
۱. شباهتها
| ویژگی | توضیحات |
| کنترل ولتاژی | هر دو قطعه توسط ولتاژ اعمال شده به پایهی گیت (Gate) کنترل میشوند، برخلاف ترانزیستور دوقطبی پیوندی (BJT) که جریانمحور است. این امر مدار درایو (راه انداز) گیت را سادهتر میکند. |
| امپدانس ورودی بالا | به دلیل وجود لایه عایق اکسید بین گیت و کانال/امیتر، هر دو دارای امپدانس ورودی بسیار بالایی هستند. |
| ترانزیستورهای سوئیچینگ | هر دو عمدتاً به عنوان سوئیچهای الکترونیکی در کاربردهای توان (مانند اینورترها، مبدلها، منابع تغذیه سوئیچینگ) استفاده میشوند. |
| پایههای مشابه | هر دو دارای سه پایهی اصلی هستند: گیت (Gate) و دو پایهی سوئیچینگ (سورس و درین در MOSFET؛ امیتر و کلکتور در IGBT). |
۲. تفاوتهای ساختاری و عملکردی
| ویژگی | MOSFET | IGBT |

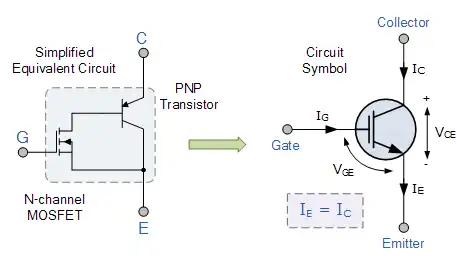

| نوع قطعه | تکقطبی (Unipolar) – هدایت فقط توسط حاملهای اکثریت (الکترونها یا حفرهها) صورت میگیرد. | دوقطبی (Bipolar) – ترکیبی از مزایای MOSFET (گیت عایق) و BJT (هدایت دوقطبی). هدایت با استفاده از حاملهای اکثریت و اقلیت (الکترونها و حفرهها) انجام میشود. |
| مکانیزم هدایت | کنترل ولتاژ گیت بر عرض کانال اثر میگذارد و مقاومت | با تزریق حاملهای اقلیت (Hole Injection) به لایهی رانش ( |
| پایهها | گیت (Gate)، سورس (Source)، درین (Drain) | گیت (Gate)، امیتر (Emitter)، کلکتور (Collector) |
| خاموش شدن (Turn-off) | سریعتر و بدون جریان دنبالهای (Tail Current) به دلیل ماهیت تکقطبی. | کندتر به دلیل وجود جریان دنبالهای (Tail Current). این جریان به دلیل نیاز به تخلیه حاملهای اقلیت تزریقشده رخ میدهد. |
| ضریب حرارتی مقاومت | مثبت (در اکثر موارد): با افزایش دما، مقاومت | مثبت: با افزایش دما، افت ولتاژ هدایت |
| تلفات در حالت هدایت (Conduction Loss) | عمدتاً تابعی از | عمدتاً تابعی از افت ولتاژ اشباع است: |
۳. نقاط قوت و ضعف (مقایسه کاربردی)
| ویژگی | MOSFET | IGBT |
| ولتاژ قابل تحمل | پایین تا متوسط (معمولاً تا حدود ۶۰۰ ولت برای عملکرد بهینه توان بالا). برای ولتاژهای بالاتر، | بالا (مناسب برای صدها تا هزاران ولت). |
| جریان قابل تحمل | پایین تا متوسط. برای جریانهای بالا، تراشهی بزرگتر و هزینه بیشتر لازم است. | بالا. به دلیل مکانیزم هدایت دوقطبی، مقاومت حالت روشن بسیار پایینتری در ولتاژها و جریانهای بالا ارائه میدهد. |
| سرعت سوئیچینگ | فوقالعاده سریع (مناسب برای فرکانسهای کاری تا چند مگاهرتز). تلفات سوئیچینگ کم است. | کندتر (معمولاً تا ۲۰ کیلوهرتز به صورت بهینه در کاربردهای توان بالا). تلفات سوئیچینگ (به ویژه تلفات خاموش شدن به دلیل جریان دنبالهای) بیشتر است. |
| تلفات هدایت | کم در ولتاژها و جریانهای پایین، اما زیاد در ولتاژها و جریانهای بالا. | کم در ولتاژها و جریانهای بالا، اما زیاد در ولتاژها و جریانهای پایین. |
| هزینه | ارزانتر در ولتاژها و جریانهای پایین. | گرانتر، به خصوص ماژولهای توان بالا. |
| ایمنی در برابر ولتاژ گذرا | حساستر به نویز و تخلیه الکترواستاتیک (ESD). | مقاومتر در برابر اضافه بار و ولتاژهای گذرا. |
| کاربرد بهینه | مبدلهای DC-DC با فرکانس بالا (SMPS)، تقویتکنندههای صوتی، درایورهای موتورهای کوچک. | اینورترهای توان بالا (مانند درایوهای فرکانس متغیر VFD)، اینورترهای خورشیدی، وسایل نقلیه الکتریکی (EV)، گرمایش القایی. |
۴. جمعبندی نهایی
انتخاب بین MOSFET و IGBT بر اساس نیازهای ولتاژ، جریان و فرکانس سوئیچینگ کاربرد مورد نظر انجام میشود:
- MOSFET برای کاربردهای ولتاژ پایین تا متوسط، جریان کم تا متوسط و با نیاز به فرکانس سوئیچینگ بسیار بالا ترجیح داده میشود (که منجر به ابعاد کوچکتر قطعات پسیو میشود).
- IGBT برای کاربردهای ولتاژ بالا، جریان بالا و با نیاز به فرکانس سوئیچینگ پایین تا متوسط (معمولاً زیر ۲۰ کیلوهرتز در توانهای بالا) ترجیح داده میشود، زیرا تلفات هدایتی بسیار کمتری در این شرایط دارد.
به عبارت ساده، MOSFET برنده سرعت است، اما IGBT برنده توان و ولتاژ است.
