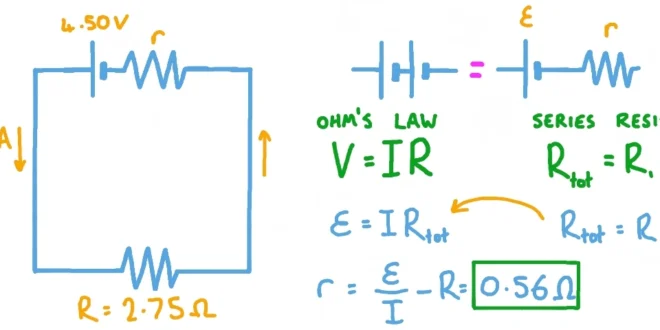

محاسبه مقاومت داخلی منبع (به زبان ساده)
اگر منبع ولتاژِ شما تحت بار افت ولتاژ نشان میدهد، میتوان مقاومت داخلی (r) آن را با روشهای سادهای محاسبه کرد. اصول کلی و فرمولها در ادامه هستند.

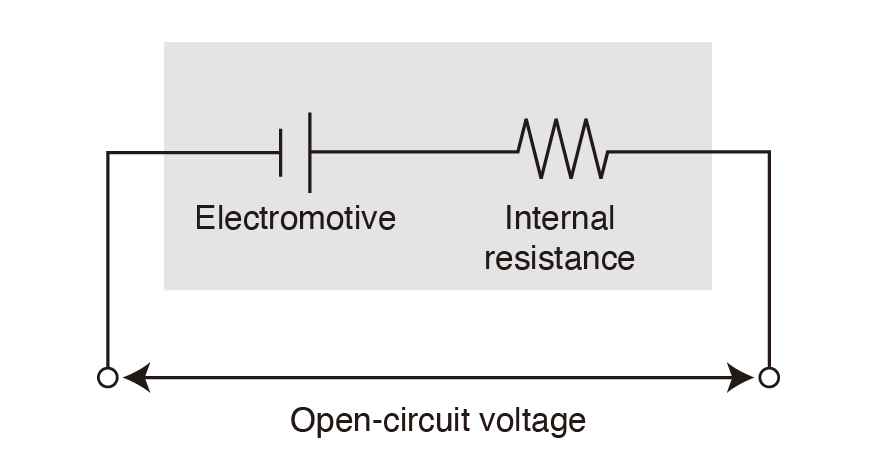

ایدهی پایه (مدل تِونِن)
منبع واقعی را میتوان به یک ولتاژ ایدهآل VocV_{oc} (ولتاژ بدون بار = open-circuit) و یک مقاومت داخلی rr سری مدلسازی کرد. وقتی بار RLR_L وصل میکنید:
- جریان $$ I=VloadRLI=\dfrac{V_{load}}{R_L} $$
- ولتاژ روی ترمینالها $$ Vload=Voc−I⋅rV_{load}=V_{oc}-I\cdot r $$
پس سادهترین فرمول: $$ r=Voc−VloadI\boxed{r=\dfrac{V_{oc}-V_{load}}{I}} $$
که $$ II $$ همان جریان عبوری از بار است.
گامبهگام اندازهگیری ساده
- بدون هیچ باری، ولتمتر را به ترمینالها وصل کنید و VocV_{oc} را بخوانید.
- یک بار معلوم RLR_L به منبع وصل کنید (مقاومتایمن و مناسب)، ولتاژ ترمینالهای تحت بار VloadV_{load} را بخوانید.
- محاسبه جریان $$ I=Vload/RLI = V_{load}/R_L. $$
- حالا $$ r=(Voc−Vload)/Ir=(V_{oc}-V_{load})/I. $$
مثال عددی
فرض کن:
- $$ Voc=12.6 VV_{oc}=12.6\ \text{V} $$
- $$ RL=10 ΩR_L=10\ \Omega $$
- زیر بار ولتاژ $$ Vload=11.2 VV_{load}=11.2\ \text{V} $$
- $$ V_{load} = V_{oc} – I \cdot r $$
آنگاه $$ I=11.2/10=1.12 AI=11.2/10 = 1.12\ \text{A} $$ و $$r=(12.6−11.2)/1.12=1.25 Ω.r=(12.6-11.2)/1.12 = 1.25\ \Omega. $$
اگر نتوانید $$ VocV_{oc} $$ را دقیق اندازه بگیرید (یا دقت بالاتر میخواهید)
میتوانید دو بار مختلف $$ R1R_1 $$ و $$ R2R_2 $$ استفاده کنید و ولتاژهای $$ V1V_1 $$ و $$ V2V_2 $$ را زیر هر بار اندازه بزنید. سپس: $$ I1=V1R1,I2=V2R2I_1=\frac{V_1}{R_1},\quad I_2=\frac{V_2}{R_2} $$
و $$ r=V1−V2I2−I1\boxed{r=\dfrac{V_1-V_2}{I_2-I_1}} $$
یا به صورت مستقیم با $$ RR-$$ ها: $$ r=V1−V2V2R2−V1R1.r=\dfrac{V_1-V_2}{\dfrac{V_2}{R_2}-\dfrac{V_1}{R_1}}. $$
این روش وقتی ولتمتر/آمپرمتر شما اثر خود را (بار اندازهگیری) وارد میکند یا $$ VocV_{oc} $$ سریع تغییر میکند، مفید است.
روش دیگر: جریان اتصال کوتاه (احتیاط!)
اگر بتوانید جریان اتصال کوتاه $$ IscI_{sc} $$ را (موقتا و ایمن) اندازه بگیرید، آنگاه:
$$ r=VocIscr=\dfrac{V_{oc}}{I_{sc}} $$
اما هشدار: اتصال کوتاه میتواند جریان خیلی بزرگی بدهد و باتری/منبع آسیب ببیند یا خطر آتش/گرما ایجاد کند. این روش را فقط با تجهیزات مناسب و احتیاط انجام دهید.
نکات عملی و دقت
- آمپرمتر را به صورت سری و ولتمتر با ورودی بالا (برای ولتاژها) به صورت موازی وصل کنید تا خطای اندازهگیری کم شود.
- اگر آمپرمتر دارای بار داخلی بزرگ است، اندازهگیری با یک مقاومت بار دقیق و محاسبه جریان از ولتاژ روی این مقاومت معمولاً بهتر است.
- مقاومت داخلی باتریها وابسته به وضعیت شارژ، دما و سن است — مقدار را در شرایط کاری واقعی اندازه بگیرید.
- برای دادههای دقیقتر، چند نقطه (بارهای مختلف) تست کنید و VV بر حسب II را رسم کنید؛ شیب خط برابر −r-r است و عرض از مبدأ برابر $$ VocV_{oc}. $$
