یکسوساز دقیق، که گاهی اوقات “ابر دیود” (Super Diode) نیز نامیده میشود، یک مدار الکترونیکی است که با استفاده از تقویتکننده عملیاتی (آپامپ) و دیود، عملکرد یک دیود ایدهآل را شبیهسازی میکند. هدف اصلی آن تبدیل جریان متناوب (AC) به جریان مستقیم (DC) است، اما با یک مزیت کلیدی: حذف افت ولتاژ آستانه دیود.
در یک دیود معمولی (سیلیکونی)، برای اینکه جریان از آن عبور کند، ولتاژ دو سر آن باید به یک مقدار آستانه (معمولاً حدود 0.6 تا 0.7 ولت) برسد. این افت ولتاژ در مدارهایی که با سیگنالهای کوچک یا ولتاژهای پایین کار میکنند، میتواند مشکلساز باشد و دقت یکسوسازی را کاهش دهد. یکسوساز دقیق با استفاده از آپامپ، این افت ولتاژ را جبران کرده و باعث میشود مدار حتی برای سیگنالهای ورودی بسیار کوچک (در حد میلیولت) نیز مانند یک دیود ایدهآل عمل کند.
چگونه کار میکند؟
عملکرد یکسوساز دقیق بر پایه بازخورد منفی آپامپ است. آپامپ با بهره حلقه-باز (Open-Loop Gain) بسیار بالا، تلاش میکند تا ولتاژ ورودیهای خود را برابر نگه دارد (اصل “زمین مجازی” در آپامپهای معکوسکننده).
اجازه دهید یکسوساز دقیق نیمموج را بررسی کنیم:
- وقتی ولتاژ ورودی مثبت است:
- ولتاژ ورودی (Vi) به ورودی غیرمعکوسکننده آپامپ اعمال میشود.
- آپامپ تلاش میکند ولتاژ خروجی (Vo) را به گونهای تنظیم کند که ولتاژ ورودی معکوسکننده (متصل به کاتد دیود) تقریباً برابر با Vi شود.
- برای این منظور، آپامپ ولتاژ بالایی تولید میکند که دیود را در جهت مستقیم بایاس کرده و روشن میکند.
- به دلیل بازخورد منفی، ولتاژ خروجی آپامپ (قبل از دیود) دقیقاً به اندازهای افزایش مییابد که افت ولتاژ دیود را جبران کند و ولتاژ در کاتد دیود (که همان ولتاژ خروجی مدار است) تقریباً برابر با ولتاژ ورودی (Vi) شود. به عبارت دیگر، Vout≈Vin.
- وقتی ولتاژ ورودی منفی است:
- ولتاژ ورودی (Vi) منفی است.
- آپامپ تلاش میکند ولتاژ ورودی معکوسکننده را تقریباً برابر با Vi کند، اما دیود در این حالت در بایاس معکوس قرار میگیرد و خاموش میشود.
- جریانی از دیود عبور نمیکند و در نتیجه، ولتاژ خروجی مدار صفر میشود.
- (نکته: در این حالت، خروجی آپامپ ممکن است به سمت ولتاژ تغذیه منفی اشباع شود، که در برخی طراحیها میتواند مشکلساز باشد و زمان پاسخ فرکانسی را کاهش دهد. مدارهای بهبود یافته برای حل این مشکل وجود دارند).

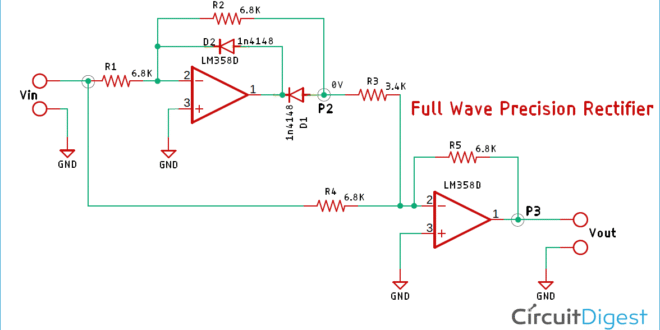

یکسوساز دقیق تمامموج نیز با ترکیب دو یکسوساز نیمموج یا با استفاده از پیکربندیهای پیشرفتهتر آپامپ ساخته میشود تا هر دو نیمسیکل مثبت و منفی موج AC را یکسو کند.
مزایای یکسوساز دقیق نسبت به یکسوسازهای معمولی:
- حذف افت ولتاژ آستانه دیود: این مهمترین مزیت است. در یکسوسازهای معمولی، برای سیگنالهای زیر 0.7 ولت (برای دیود سیلیکونی) خروجی صفر است، در حالی که یکسوساز دقیق میتواند سیگنالهای بسیار کوچک را نیز یکسو کند.
- دقت بالا: به دلیل جبران افت ولتاژ، خروجی به شکل موج ورودی (مثبتشده) بسیار نزدیکتر است و دقت یکسوسازی افزایش مییابد.
- مناسب برای ولتاژهای پایین: به ویژه در مدارهایی که با ولتاژهای پایین کار میکنند و افت 0.7 ولت یک دیود معمولی قابل اغماض نیست، یکسوساز دقیق حیاتی است.
- کاهش ریپل (Ripple) در خروجی (در نوع تمامموج): در مقایسه با یکسوسازهای معمولی، ریپل خروجی میتواند کمتر باشد، که منجر به ولتاژ DC صافتر میشود.
کاربردها:
یکسوساز دقیق در طیف وسیعی از کاربردهای الکترونیکی که نیاز به دقت بالا در یکسوسازی سیگنالهای کوچک دارند، استفاده میشود، از جمله:
- اندازهگیری سیگنالهای کوچک: در ابزارهای اندازهگیری ولتاژ AC با دامنه کم.
- تشخیص اوج (Peak Detector): برای تشخیص و نگهداری اوج ولتاژ یک سیگنال.
- فیلترهای فعال: به عنوان بخشی از فیلترهای فعال که نیاز به یکسوسازی دقیق دارند.
- مدارهای دمدولاسیون: در سیستمهای مخابراتی برای استخراج اطلاعات از سیگنالهای مدولهشده.
- سنسورها: در مدارهایی که خروجی سنسورها ولتاژهای AC کوچک است و نیاز به تبدیل به DC برای پردازش بیشتر دارند.
- مدارهای کنترل و ابزار دقیق.
انواع یکسوساز دقیق:
یکسوسازهای دقیق را میتوان به دو دسته اصلی تقسیم کرد:
- یکسوساز دقیق نیمموج (Half-Wave Precision Rectifier): تنها یکی از نیمسیکلهای موج AC (مثبت یا منفی) را یکسو میکند.
- یکسوساز دقیق تمامموج (Full-Wave Precision Rectifier): هر دو نیمسیکل مثبت و منفی موج AC را یکسو میکند و خروجی تماماً مثبت (یا تماماً منفی) تولید میکند. این نوع پیچیدهتر است و معمولاً به دو یا چند آپامپ نیاز دارد.
معایب:
با وجود مزایای فراوان، یکسوسازهای دقیق معایبی نیز دارند:
- پیچیدگی بیشتر: به دلیل استفاده از آپامپ و اجزای بیشتر، مدار پیچیدهتر و پرهزینهتر از یکسوسازهای دیودی ساده است.
- محدودیت فرکانسی: آپامپها دارای محدودیت پهنای باند و نرخ تغییر ولتاژ (Slew Rate) هستند که باعث میشود عملکرد یکسوساز دقیق در فرکانسهای بالا (معمولاً بالای چند ده تا چند صد کیلوهرتز) دچار مشکل شود و اعوجاج در خروجی ایجاد کند.
- وابستگی به ویژگیهای آپامپ: دقت و عملکرد مدار به پارامترهای آپامپ مانند آفست ولتاژ، جریان بایاس ورودی و بهره آن بستگی دارد.
- مصرف توان: آپامپها نیاز به تغذیه دارند و مصرف توان کلی مدار را افزایش میدهند.
در مجموع، یکسوساز دقیق یک ابزار بسیار مفید در طراحی مدارهای الکترونیکی، به ویژه در کاربردهایی است که دقت و توانایی پردازش سیگنالهای کوچک، از اهمیت بالایی برخوردار است.
