ماژولهای DC/DC ایزوله (Isolated DC/DC Converters) نوعی مبدل توان هستند که ولتاژ ورودی DC را به ولتاژ خروجی DC تبدیل میکنند، با این تفاوت که ایزولاسیون گالوانیک بین ورودی و خروجی ایجاد میکنند. این ایزولاسیون به معنای عدم وجود یک مسیر مستقیم الکتریکی بین مدار ورودی (منبع تغذیه) و مدار خروجی (بار) است. این جداسازی معمولاً با استفاده از یک ترانسفورماتور فرکانس بالا انجام میشود.

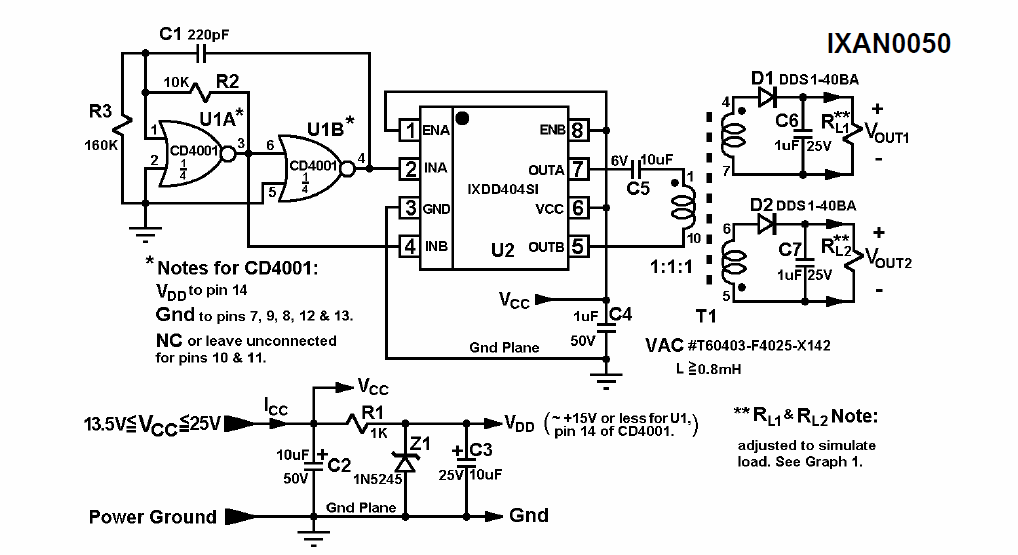

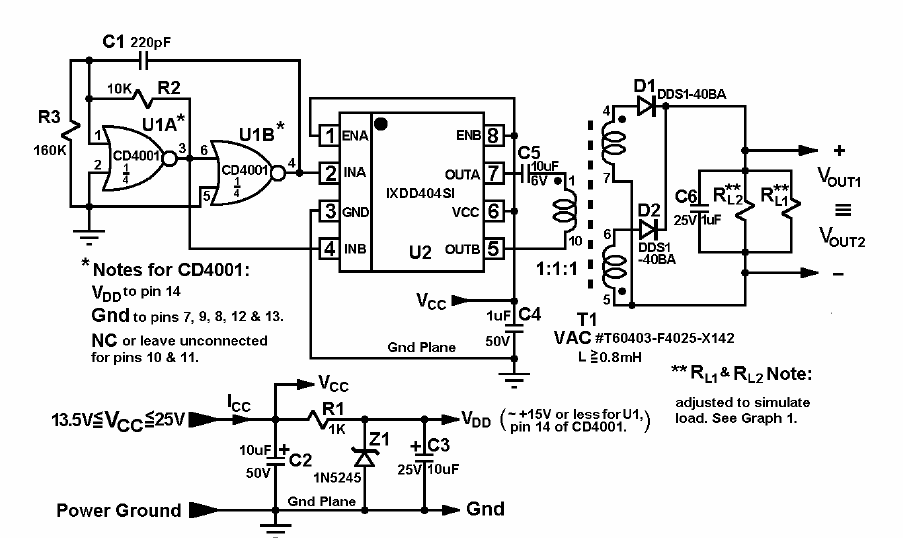

نحوه عملکرد
عملکرد این مبدلها به شرح زیر است:
- تبدیل DC به AC: ولتاژ DC ورودی توسط یک مدار سوئیچینگ (مانند ماسفتها) با فرکانس بالا (معمولاً دهها یا صدها کیلوهرتز) به یک ولتاژ AC با شکل موج مربعی تبدیل میشود.
- ایزولاسیون با ترانسفورماتور: ولتاژ AC ایجاد شده به یک ترانسفورماتور فرکانس بالا اعمال میشود. این ترانسفورماتور ولتاژ را به سمت ثانویه (خروجی) منتقل میکند، در حالی که جداسازی الکتریکی بین ورودی و خروجی را حفظ میکند. نسبت تبدیل سیمپیچهای ترانسفورماتور، ولتاژ خروجی را تعیین میکند.
- تبدیل AC به DC: ولتاژ AC در سمت ثانویه توسط یکسوکنندهها (دیودها) و یک فیلتر (معمولاً خازن) دوباره به ولتاژ DC تبدیل و صاف میشود.
مزایای کلیدی
- افزایش ایمنی: اصلیترین مزیت این ماژولها، ایمنی است. آنها با جلوگیری از انتقال ولتاژهای خطرناک یا خطاها از ورودی به خروجی، از کاربر، تجهیزات و سیستمهای حساس در برابر شوک الکتریکی یا آسیبهای ناشی از ولتاژ بالا محافظت میکنند.
- حذف نویز: ایزولاسیون گالوانیک به طور مؤثری نویزهای الکتریکی (مانند نویز حالت مشترک) و تداخلات الکترومغناطیسی (EMI) را بین مدار ورودی و خروجی کاهش میدهد. این ویژگی در تجهیزات پزشکی، سیستمهای اندازهگیری دقیق و ارتباطات بسیار حیاتی است.
- جلوگیری از حلقههای زمین: تفاوت پتانسیل زمین بین دو مدار میتواند باعث ایجاد حلقههای زمین (Ground Loops) و جریانهای ناخواسته شود که عملکرد سیستم را مختل میکند. ماژولهای ایزوله با شکستن این مسیر الکتریکی، این مشکل را حل میکنند.
- انعطافپذیری در طراحی: این ماژولها اجازه میدهند تا بارها به یک زمین مستقل متصل شوند یا ولتاژهای خروجی مثبت و منفی را از یک منبع واحد تولید کنند.
کاربردها
ماژولهای DC/DC ایزوله در طیف گستردهای از صنایع و کاربردها استفاده میشوند:
- تجهیزات پزشکی: برای تضمین ایمنی بیمار و جلوگیری از شوک الکتریکی از ولتاژهای بالا.
- صنعتی و اتوماسیون: برای جداسازی سنسورها و کنترلکنندهها از منابع تغذیه پرقدرت و پرنویز.
- انرژیهای تجدیدپذیر: در سیستمهای خورشیدی و بادی برای ایزولهسازی ولتاژهای بالا از بخشهای کنترلی و مانیتورینگ.
- مخابرات و ارتباطات: برای جلوگیری از تداخل نویز بین بخشهای مختلف مدار و تضمین پایداری سیگنال.
- خودروهای الکتریکی: برای ایزولهسازی باتریهای ولتاژ بالا از سیستمهای الکترونیکی کمولتاژ.
