اندازه‌گیری ظرفیت خازن (C) در یک مدار RC سری با ولتاژ متناوب (AC) و فرکانس مشخص

95 مشاهده

بسیار خوب. برای اندازه‌گیری ظرفیت خازن (C) در یک مدار RC سری که با ولتاژ متناوب (AC) تغذیه می‌شود، نیاز به درک مفهوم امپدانس (Impedance) و راکتانس خازنی (Capacitive Reactance) داریم.

در مدار AC، مقاومت (R) و خازن (C) هر دو در برابر جریان مقاومت نشان می‌دهند، اما نحوه این مقاومت متفاوت است و باعث اختلاف فاز بین ولتاژ و جریان می‌شود.

مفاهیم کلیدی:

  1. راکتانس خازنی (XC​): مقاومت خازن در برابر جریان متناوب است و به فرکانس (f) و ظرفیت خازن (C) بستگی دارد. فرمول آن به صورت زیر است:XC​=2πfC1​که در آن:
    • XC​ بر حسب اهم (Ω)
    • f فرکانس منبع ولتاژ بر حسب هرتز (Hz)
    • C ظرفیت خازن بر حسب فاراد (F)
  2. امپدانس (Z): مقاومت کلی مدار در برابر جریان متناوب است که شامل مقاومت اهمی (R) و راکتانس خازنی (XC​) می‌شود. از آنجا که این دو با هم ۹۰ درجه اختلاف فاز دارند، به صورت برداری جمع می‌شوند:Z=R2+XC2​​که در آن:
    • Z امپدانس کل مدار بر حسب اهم (Ω)
    • R مقاومت بر حسب اهم (Ω)
    • XC​ راکتانس خازنی بر حسب اهم (Ω)

رابطه بین ولتاژها و امپدانس:

در یک مدار سری AC، جریان (I) در تمام اجزا یکسان است. بنابراین، می‌توانیم از قانون اهم برای ولتاژ هر جزء و ولتاژ کل استفاده کنیم:

  • ولتاژ دو سر مقاومت (VR​):VR​=I×R
  • ولتاژ دو سر خازن (VC​):VC​=I×XC​
  • ولتاژ کل منبع (Vمنبع​ یا VS​):VS​=I×Z

از آنجایی که VR​ و VC​ نیز با هم ۹۰ درجه اختلاف فاز دارند، ولتاژ منبع به صورت برداری از آنها به دست می‌آید:

VS​=VR2​+VC2​​

فرمول اندازه‌گیری ظرفیت خازن (C) با استفاده از ولتاژها:

فرض کنید شما مقادیر زیر را اندازه‌گیری کرده‌اید:

  • ولتاژ منبع AC (VS​)
  • ولتاژ دو سر خازن (VC​)

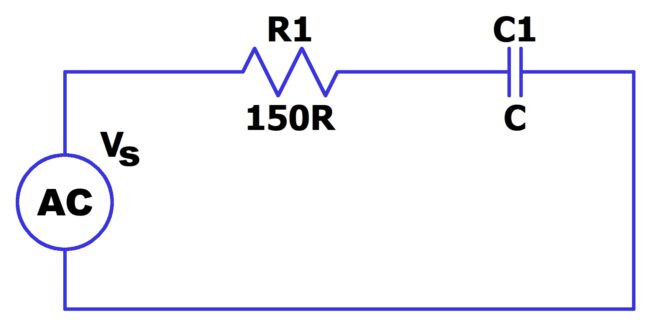

  • مقاومت (R) (که مقدار آن معمولاً مشخص است، مثل 150Ω در تصویر شما)
  • فرکانس منبع AC (f)

از فرمول ولتاژ منبع، می‌توانیم VR​ را به دست آوریم:

VR​=VS2​−VC2​​

حالا که VR​ و VC​ را داریم، می‌توانیم نسبت آن‌ها را با مقاومت و راکتانس بنویسیم. از آنجایی که جریان مشترک است:

VR​VC​​=I×RI×XC​​=RXC​​

پس،

XC​=R×VR​VC​​

با جایگذاری VR​ از فرمول قبل:

XC​=R×VS2​−VC2​​VC​​

حالا که XC​ را بر حسب مقادیر اندازه‌گیری شده داریم، می‌توانیم از فرمول XC​=2πfC1​ برای محاسبه C استفاده کنیم:

C=2πfXC​1​

با جایگذاری عبارت XC​ به دست آمده، فرمول نهایی برای محاسبه ظرفیت خازن به صورت زیر خواهد بود:

C=2πf(R×VS2​−VC2​​VC​​)1​

یا به شکلی ساده‌تر:

C=2πfRVC​VS2​−VC2​​​

نکات مهم:

  • این فرمول برای ولتاژهای RMS (Root Mean Square) یا پیک (Peak) ولتاژها کار می‌کند، به شرطی که هر دو VS​ و VC​ از یک نوع باشند (یعنی هر دو RMS باشند یا هر دو پیک باشند).
  • اندازه‌گیری این ولتاژها نیاز به یک مولتی‌متر AC یا اسیلوسکوپ دارد.
  • فرکانس (f) منبع AC باید دقیقاً مشخص باشد.
