ماژول AS7341

ماژول AS7341 یک سنسور رنگی معمولی نیست، بلکه یک سنسور طیفی چندکاناله است!

66 مشاهده

ماژول AS7341 یک سنسور رنگی معمولی نیست، بلکه یک سنسور طیفی چندکاناله بسیار قدرتمند و پیشرفته است که امکان تحلیل دقیق طیف نوری را فراهم می‌کند. در حالی که سنسورهای RGB مانند TCS3200 یا حتی APDS9960 فقط سه رنگ اصلی (قرمز، سبز، آبی) را اندازه‌گیری می‌کنند، AS7341 می‌تواند طیف نور مرئی را به ۸ کانال مجزا تقسیم کند. علاوه بر این، ۳ کانال اضافی برای نور شفاف (Clear)، نور نزدیک مادون قرمز (NIR) و یک کانال برای تشخیص لرزش نور (Flicker Detection) دارد.

این ویژگی‌ها باعث می‌شود که AS7341 برای کاربردهای حرفه‌ای و صنعتی مانند موارد زیر مناسب باشد:

  • آنالیز طیفی مواد: برای تشخیص دقیق مواد شیمیایی یا ترکیبات بر اساس طیف نوری بازتاب شده.
  • تطبیق رنگ دقیق: در چاپ و صنعت نساجی برای اطمینان از تطابق کامل رنگ‌ها.
  • سیستم‌های کنترل کیفیت: در خطوط تولید برای بررسی رنگ دقیق محصولات.
  • رابط‌های کاربری پیشرفته: در ابزارهای پزشکی یا آزمایشگاهی که نیاز به سنجش دقیق رنگ دارند.

نحوه عملکرد AS7341

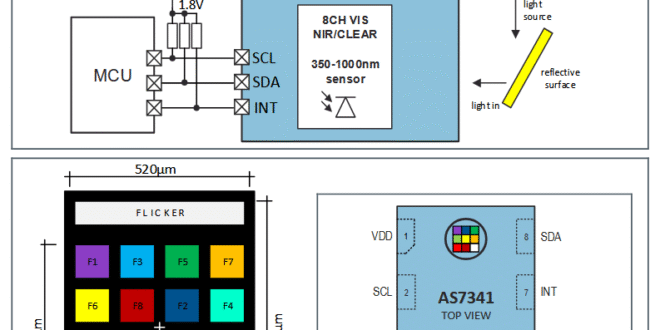

هسته اصلی این ماژول تراشه ams AS7341 است. این تراشه دارای فیلترهای نوری دقیق است که طیف مرئی را در طول موج‌های مختلف تقسیم‌بندی می‌کند. به طور کلی، ۱۱ کانال این سنسور به شرح زیر عمل می‌کنند:

  • ۸ کانال قابل مشاهده (مرئی): این کانال‌ها طیف نور از ۳۵۰ نانومتر تا ۱۰۰۰ نانومتر را پوشش می‌دهند و هر کانال به یک بازه طول موجی خاص حساس است. این تقسیم‌بندی دقیق به سنسور اجازه می‌دهد که رنگ‌ها را با جزئیات بسیار بیشتری نسبت به سنسورهای RGB ساده تشخیص دهد.
  • ۱ کانال شفاف (Clear): این کانال شدت کلی نور محیط را بدون هیچ فیلتر رنگی اندازه‌گیری می‌کند.
  • ۱ کانال NIR (مادون قرمز نزدیک): این کانال برای سنجش نور در محدوده مادون قرمز نزدیک استفاده می‌شود که برای برخی کاربردهای صنعتی و تشخیص مواد مفید است.
  • ۱ کانال Flicker: این کانال می‌تواند لرزش یا نوسانات نوری (مانند نور لامپ‌های فلورسنت) را تشخیص دهد.

این ماژول از پروتکل ارتباطی I2C برای انتقال داده‌ها استفاده می‌کند، دقیقاً مانند APDS9960. این پروتکل امکان انتقال ۱۱ داده مختلف را به راحتی فراهم می‌کند.

برنامه‌نویسی و راه‌اندازی با آردوینو

برای کار با AS7341، به یک کتابخانه اختصاصی نیاز دارید که تمام کانال‌ها و تنظیمات پیچیده آن را به صورت ساده در اختیار شما قرار دهد. کتابخانه SparkFun AS7341 یکی از بهترین گزینه‌ها است.

۱. اتصالات سخت‌افزاری

AS7341 نیز مانند APDS9960 با ولتاژ پایین (معمولاً ۱.۸ ولت) کار می‌کند، بنابراین باید از یک مبدل سطح منطقی (Logic Level Shifter) برای اتصال به آردوینوهای ۵ ولتی یا از یک برد آردوینو ۳.۳ ولتی (مانند ESP32) استفاده کنید.

  • VCC ماژول را به ۳.۳ ولت آردوینو وصل کنید.
  • GND ماژول را به GND آردوینو وصل کنید.
  • SDA ماژول را به پین A4 آردوینو (برای I2C) وصل کنید.
  • SCL ماژول را به پین A5 آردوینو (برای I2C) وصل کنید.

۲. نصب کتابخانه

در نرم‌افزار آردوینو (IDE)، به مسیر Sketch > Include Library > Manage Libraries... بروید و “SparkFun AS7341” را جستجو و نصب کنید.

۳. نمونه کد آردوینو

این برنامه یک مثال پایه برای خواندن مقادیر از تمامی کانال‌های رنگی AS7341 و نمایش آن‌ها روی Serial Monitor است.

C++

#include <Wire.h>
#include <SparkFun_AS7341_Arduino_Library.h>

AS7341 as7341;

void setup() {
  Serial.begin(115200);
  Serial.println("SparkFun AS7341 Sensor Example");

  Wire.begin();

  if (as7341.begin() == false) {
    Serial.println("Sensor not found. Check wiring.");
    while (1);
  }

  // تنظیم حالت کار به حالت پیش‌فرض (AS7341_MODE_F1)
  // این حالت به صورت پیش‌فرض تمام ۸ کانال مرئی را فعال می‌کند.
  as7341.setGain(AS7341_GAIN_128X); // تنظیم گین برای حساسیت بیشتر
  as7341.setMeasurementTime(250);   // تنظیم زمان اندازه‌گیری

  Serial.println("AS7341 Sensor initialized successfully!");
}

void loop() {
  // خواندن مقادیر تمام ۸ کانال رنگی به صورت یکجا
  if (as7341.readAllChannels() == true) {
    Serial.println("------------------------------------");
    Serial.print("415nm (Violet): ");
    Serial.println(as7341.getChannel(AS7341_CHANNEL_415nm_A));
    Serial.print("440nm (Indigo): ");
    Serial.println(as7341.getChannel(AS7341_CHANNEL_440nm_B));
    Serial.print("485nm (Blue):   ");
    Serial.println(as7341.getChannel(AS7341_CHANNEL_485nm_C));
    Serial.print("515nm (Cyan):   ");
    Serial.println(as7341.getChannel(AS7341_CHANNEL_515nm_D));
    Serial.print("555nm (Green):  ");
    Serial.println(as7341.getChannel(AS7341_CHANNEL_555nm_E));
    Serial.print("590nm (Yellow): ");
    Serial.println(as7341.getChannel(AS7341_CHANNEL_590nm_F));
    Serial.print("630nm (Orange): ");
    Serial.println(as7341.getChannel(AS7341_CHANNEL_630nm_G));
    Serial.print("680nm (Red):    ");
    Serial.println(as7341.getChannel(AS7341_CHANNEL_680nm_H));
    Serial.println("------------------------------------");
  }

  delay(1000);
}

توضیحات کد:

  • as7341.begin(): این تابع ارتباط I2C را با سنسور برقرار می‌کند. اگر سنسور شناسایی نشود، برنامه متوقف می‌شود.
  • as7341.setGain() و as7341.setMeasurementTime(): این توابع به شما اجازه می‌دهند تا حساسیت و زمان نمونه‌برداری سنسور را تنظیم کنید. این کار به شما کمک می‌کند تا عملکرد سنسور را برای شرایط نوری مختلف بهینه کنید.
  • as7341.readAllChannels(): این تابع یکبار تمامی کانال‌ها را می‌خواند و مقادیر را در حافظه سنسور ذخیره می‌کند.
  • as7341.getChannel(AS7341_CHANNEL_...): با استفاده از این تابع و نام کانال مورد نظر، می‌توانید مقدار اندازه‌گیری شده هر کانال را به دست آورید.

با توجه به پیچیدگی و دقت بالای این سنسور، کار با آن نیاز به درک عمیق‌تری از طیف‌سنجی و نحوه کالیبراسیون دارد. اما با استفاده از کتابخانه‌های آماده، می‌توانید به راحتی به داده‌های خام دسترسی پیدا کنید و از آن‌ها در پروژه‌های پیشرفته‌تر خود بهره ببرید.
