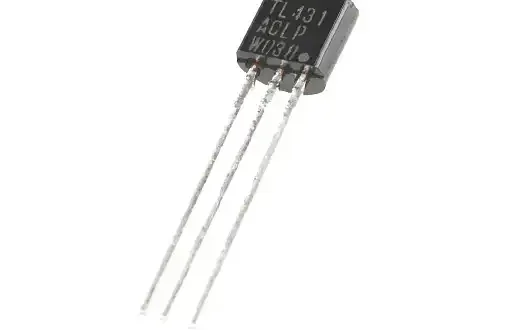

بین دو تراشه TL431 و TLV431 تفاوت‌های مهمی وجود دارد، که عمدتاً مربوط به ولتاژ مرجع داخلی ($V_{REF}$) و حداقل ولتاژ کاتد به آند (Minimum Cathode-to-Anode Voltage – $V_{KA}$) هستند. هر دوی این تراشه‌ها رگولاتورهای شانت (Shunt Regulator) دقیق و قابل تنظیم سه‌پایه‌ای هستند که معمولاً به عنوان مرجع ولتاژ یا در مدارهای فیدبک منابع تغذیه سوئیچینگ استفاده می‌شوند.
تفاوت‌های اصلی به شرح زیر است:
۱. ولتاژ مرجع ($V_{REF}$)
- TL431: ولتاژ مرجع داخلی آن تقریباً $2.5 \text{ V}$ است (معمولاً $2.495 \text{ V}$). حداقل ولتاژ کاری کاتد به آند ($V_{KA}$) باید $V_{REF}$ یا بیشتر باشد، به این معنی که این تراشه برای تنظیم ولتاژهای خروجی $2.5 \text{ V}$ یا بالاتر استفاده می‌شود.
- TLV431: ولتاژ مرجع داخلی آن تقریباً $1.24 \text{ V}$ است. حرف “V” در نام آن (TLV) معمولاً به “ولتاژ پایین” (Low-Voltage) اشاره دارد.
۲. حداقل ولتاژ خروجی (قابل تنظیم)
- TL431: حداقل ولتاژ خروجی قابل تنظیم آن تقریباً $2.5 \text{ V}$ است.
- TLV431: حداقل ولتاژ خروجی قابل تنظیم آن تقریباً $1.24 \text{ V}$ است. این ویژگی آن را برای استفاده در مدارهایی با ولتاژ پایین‌تر، مانند منابع تغذیه $3.3 \text{ V}$، بسیار مناسب می‌سازد.
۳. حداقل جریان کاتد ($I_{K(\text{min})}$)
- TLV431 معمولاً حداقل جریان کاتد کمتری (مانند $80 \mu\text{A}$) نسبت به TL431 (مانند $1 \text{ mA}$) دارد. این ویژگی باعث می‌شود که TLV431 در کاربردهای کم‌مصرف (Low-Power) کارآمدتر باشد.
خلاصه‌ی تفاوت‌ها در جدول زیر آمده است:
| ویژگی | TL431 | TLV431 |
| ولتاژ مرجع ($V_{REF}$) | $\approx 2.5 \text{ V}$ | $\approx 1.24 \text{ V}$ |
| حداقل ولتاژ خروجی ($V_{O(\text{min})}$) | $\approx 2.5 \text{ V}$ | $\approx 1.24 \text{ V}$ |
| حداقل جریان کاتد ($I_{K(\text{min})}$) (معمولی) | $\approx 1 \text{ mA}$ | $\approx 80 \mu\text{A}$ |
بنابراین، TLV431 یک نسخه ولتاژ پایین‌تر و کم‌مصرف‌تر از TL431 استاندارد است.
