ماژول APDS9960 یک سنسور بسیار پیشرفته‌تر و جامع‌تر از TCS3200 است و قابلیت‌های متعددی را در یک پکیج کوچک ارائه می‌دهد. این ماژول به عنوان یک سنسور چندکاره شناخته می‌شود که می‌تواند چهار نوع داده مختلف را اندازه‌گیری کند:

تشخیص حرکت (Gesture Detection)
تشخیص نزدیکی (Proximity Detection)
سنجش نور محیط (Ambient Light Sensing – ALS)
سنجش رنگ (RGB Color Sensing)

این قابلیت‌ها، APDS9960 را به یک ابزار ایده‌آل برای پروژه‌های پیشرفته مانند رابط‌های کاربری بدون تماس، رباتیک، و اتوماسیون خانگی تبدیل کرده است. این سنسور حتی در گوشی‌های هوشمند معروفی مانند Samsung Galaxy S5 نیز استفاده شده است.

نحوه کار و قابلیت‌ها

۱. سنجش رنگ (RGBC) و نور محیط (ALS)

این بخش از عملکرد سنسور شبیه به TCS3200 است، اما با دقت و قابلیت‌های بیشتری. APDS9960 دارای فیلترهای نوری داخلی برای مسدود کردن اشعه‌های UV و IR است که به دقت آن در سنجش رنگ کمک می‌کند.

سنجش رنگ (RGBC): این سنسور می‌تواند مقادیر نور قرمز (R)، سبز (G)، آبی (B) و همچنین یک مقدار “شفاف” (Clear) را اندازه‌گیری کند. مقدار “شفاف” شدت کل نور محیط را نشان می‌دهد و به کالیبره کردن سایر مقادیر کمک می‌کند.
سنجش نور محیط (ALS): با استفاده از این قابلیت، سنسور می‌تواند شدت نور محیط را به طور دقیق اندازه‌گیری کند و این اطلاعات برای پروژه‌هایی مانند تنظیم خودکار روشنایی نمایشگر یا سیستم‌های روشنایی هوشمند بسیار مفید است.

۲. تشخیص نزدیکی (Proximity)

این ویژگی به سنسور اجازه می‌دهد تا حضور یک شیء را در فاصله نزدیک (معمولاً بین ۱۰ تا ۲۰ سانتی‌متر) تشخیص دهد. این کار با استفاده از یک LED مادون قرمز (IR) داخلی و یک فتودیود IR صورت می‌گیرد.

عملکرد: LED مادون قرمز یک پالس نوری منتشر می‌کند. اگر شیئی در مقابل سنسور قرار داشته باشد، نور مادون قرمز بازتاب شده و توسط فتودیود دریافت می‌شود. با اندازه‌گیری شدت نور بازتاب شده، سنسور می‌تواند نزدیکی شیء را تشخیص دهد.
کاربردها: این قابلیت در گوشی‌های هوشمند برای خاموش کردن صفحه نمایش هنگام نزدیک شدن به گوش، در سیستم‌های اتوماسیون خانگی برای تشخیص حضور افراد، و در ربات‌ها برای جلوگیری از برخورد با موانع استفاده می‌شود.

۳. تشخیص حرکت (Gesture Detection)

این پیشرفته‌ترین و جذاب‌ترین ویژگی APDS9960 است. سنسور می‌تواند حرکت دست را در چهار جهت اصلی (بالا، پایین، چپ، و راست) تشخیص دهد.

عملکرد: این بخش از سنسور از چهار فتودیود مجزا که در جهت‌های مختلف (بالا، پایین، چپ، راست) قرار گرفته‌اند، استفاده می‌کند. با حرکت دست، نور بازتاب شده از LED مادون قرمز با شدت‌های مختلفی به این چهار فتودیود می‌رسد. سنسور با مقایسه تغییرات شدت نور در این چهار فتودیود، جهت حرکت را تشخیص می‌دهد.
کاربردها: این قابلیت برای ساخت رابط‌های کاربری بدون تماس بسیار مناسب است. برای مثال، می‌توانید با حرکت دست خود، یک آهنگ را در پخش‌کننده موسیقی جلو یا عقب ببرید، یک لامپ را روشن/خاموش کنید، یا در یک بازی کامپیوتری حرکت کاراکتر را کنترل کنید.

پروتکل ارتباطی

برخلاف TCS3200 که از خروجی فرکانس استفاده می‌کند، APDS9960 از پروتکل ارتباطی I2C استفاده می‌کند. این پروتکل مزایای زیادی دارد:

سیم‌کشی ساده‌تر: فقط به دو سیم برای داده (SDA) و ساعت (SCL) نیاز دارد.
سرعت بالاتر و دقت بیشتر: ارتباط دیجیتال I2C امکان انتقال داده‌های دقیق و سریع را فراهم می‌کند.
پشتیبانی از کتابخانه: برای کار با این سنسور، کتابخانه‌های آماده‌ای برای پلتفرم‌هایی مانند آردوینو و رزبری پای وجود دارد که کار را بسیار ساده می‌کند.

مقایسه با TCS3200

ویژگی	ماژول TCS3200	ماژول APDS9960
نوع سنجش	فقط رنگ (RGBC)	رنگ، نور، نزدیکی، حرکت
پروتکل ارتباطی	خروجی فرکانس دیجیتال	I2C (سریال)
تغذیه	معمولاً ۳.۳ تا ۵ ولت	معمولاً ۳.۳ ولت
دقت	خوب، اما تحت تأثیر نور محیط	بسیار خوب، با فیلترهای داخلی UV/IR
پیچیدگی کد	ساده‌تر (نیاز به خواندن فرکانس)	پیچیده‌تر (نیاز به کتابخانه I2C)
کاربردها	تشخیص رنگ ساده، رباتیک پایه	رابط‌های کاربری بدون لمس، رباتیک پیشرفته

در نهایت، اگر به دنبال یک سنسور رنگی ساده و ارزان هستید، TCS3200 انتخاب مناسبی است. اما اگر پروژه‌تان نیاز به قابلیت‌های چندگانه مانند تشخیص حرکت و نزدیکی دارد، APDS9960 گزینه بسیار قدرتمند و پیشرفته‌ای است.

برنامه‌نویسی با ماژول APDS9960 برای تشخیص رنگ به دلیل استفاده از پروتکل I2C و قابلیت‌های پیشرفته‌تر، کمی متفاوت و حرفه‌ای‌تر از ماژول‌های ساده‌ای مثل TCS3200 است. در اینجا، یک برنامه کامل و بهینه برای آردوینو ارائه شده است که با استفاده از یک کتابخانه معتبر، مقادیر رنگی را با دقت می‌خواند و روی پورت سریال نمایش می‌دهد.

نکات مهم قبل از شروع

کتابخانه (Library): برای کار با این ماژول، باید کتابخانه مناسب را نصب کنید. بهترین گزینه، کتابخانه “Adafruit_APDS9960” است که به خوبی مستندسازی شده و عملکرد پایداری دارد. برای نصب، در نرم‌افزار آردوینو به مسیر Sketch > Include Library > Manage Libraries... بروید و “Adafruit APDS9960” را جستجو و نصب کنید.

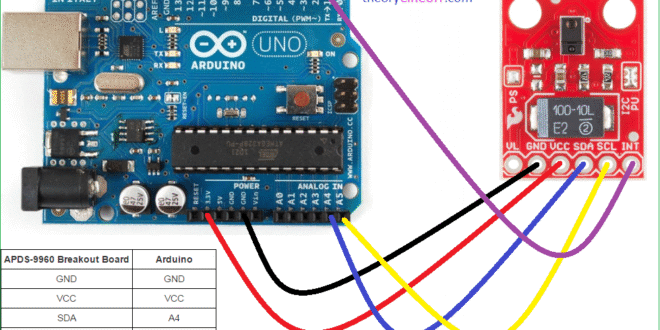

اتصالات سخت‌افزاری:
- VCC ماژول را به ۳.۳ ولت آردوینو وصل کنید. این ماژول با ۵ ولت کار نمی‌کند و ممکن است آسیب ببیند.
- GND ماژول را به GND آردوینو وصل کنید.
- SDA ماژول را به پین A4 آردوینو وصل کنید.
- SCL ماژول را به پین A5 آردوینو وصل کنید.
کالیبراسیون: مهم‌ترین بخش برای تشخیص رنگ دقیق، کالیبراسیون است. مقادیری که سنسور می‌خواند، خام (Raw) هستند و به نور محیط و فاصله سنسور از جسم بستگی دارند. برای همین، بهتر است ابتدا این مقادیر خام را برای رنگ‌های مختلف (مثل قرمز، سبز، آبی، سفید و سیاه) ثبت کرده و سپس در کد از آنها استفاده کنید.

کد برنامه آردوینو برای تشخیص رنگ پیشرفته

این برنامه دو بخش اصلی دارد: یک بخش برای خواندن مقادیر خام و کالیبره کردن، و بخش دیگر برای تشخیص رنگ بر اساس آن مقادیر.

بخش اول: کالیبراسیون (خواندن مقادیر خام)

این کد به شما اجازه می‌دهد تا مقادیر RGBC (قرمز، سبز، آبی، شفاف) را برای هر رنگی که می‌خواهید کالیبره کنید، بخوانید.

C++

#include <Wire.h>
#include <Adafruit_APDS9960.h>

Adafruit_APDS9960 apds;

void setup() {
  Serial.begin(115200);
  Serial.println("APDS-9960 Color Sensor Calibration");

  if (!apds.begin()) {
    Serial.println("Failed to initialize APDS-9960! Check your wiring.");
    while (1);
  }

  Serial.println("APDS-9960 Initialized!");

  // فعال کردن سنسور رنگی
  apds.enableColor(true);
}

void loop() {
  uint16_t r, g, b, c;

  // بررسی در دسترس بودن داده های رنگی
  if (apds.colorDataReady()) {
    // خواندن مقادیر رنگی
    apds.getColorData(&r, &g, &b, &c);

    // نمایش مقادیر خام RGBC
    Serial.print("C: "); Serial.print(c);
    Serial.print("  R: "); Serial.print(r);
    Serial.print("  G: "); Serial.print(g);
    Serial.print("  B: "); Serial.println(b);
  }

  delay(500);
}

نحوه استفاده از این کد برای کالیبراسیون:

کد را روی آردوینو آپلود کنید.
Serial Monitor را باز کنید.
یک شیء سفید را جلوی سنسور بگیرید و مقادیر C, R, G, B را یادداشت کنید.
همین کار را برای شیء سیاه و سپس برای رنگ‌های اصلی (قرمز، سبز، آبی) انجام دهید.
این مقادیر به شما کمک می‌کنند تا محدوده‌های هر رنگ را تعریف کنید.

بخش دوم: تشخیص رنگ بر اساس کالیبراسیون

پس از اینکه مقادیر کالیبره شده را به دست آوردید، می‌توانید آنها را در کد زیر وارد کنید. این برنامه بر اساس نسبت مقادیر رنگ‌ها، رنگ جسم را با دقت بیشتری تشخیص می‌دهد.

C++

#include <Wire.h>
#include <Adafruit_APDS9960.h>

Adafruit_APDS9960 apds;

// مقادیر کالیبره شده (این مقادیر تقریبی هستند و باید با مقادیر خودتان جایگزین شوند)
const int WHITE_THRESHOLD = 5000;
const int BLACK_THRESHOLD = 500;

// نسبت‌های رنگ برای تشخیص دقیق‌تر
// این مقادیر را باید از کالیبراسیون خودتان به دست آورید
const float RED_RATIO = 1.2;    // R/G > 1.2
const float GREEN_RATIO = 1.2;  // G/R > 1.2
const float BLUE_RATIO = 1.2;   // B/R > 1.2

void setup() {
  Serial.begin(115200);
  Serial.println("APDS-9960 Advanced Color Detection");

  if (!apds.begin()) {
    Serial.println("Failed to initialize APDS-9960! Check your wiring.");
    while (1);
  }

  Serial.println("APDS-9960 Initialized!");

  // فعال کردن سنسور رنگی
  apds.enableColor(true);
}

void loop() {
  uint16_t r, g, b, c;

  if (apds.colorDataReady()) {
    apds.getColorData(&r, &g, &b, &c);

    // تشخیص رنگ بر اساس مقادیر کالیبره شده
    if (c > WHITE_THRESHOLD) {
      Serial.println("Detected Color: WHITE");
    } else if (c < BLACK_THRESHOLD) {
      Serial.println("Detected Color: BLACK");
    } else if ((float)r / g > RED_RATIO && r > b) {
      Serial.println("Detected Color: RED");
    } else if ((float)g / r > GREEN_RATIO && g > b) {
      Serial.println("Detected Color: GREEN");
    } else if ((float)b / r > BLUE_RATIO && b > g) {
      Serial.println("Detected Color: BLUE");
    } else {
      Serial.println("Detected Color: UNKNOWN or MIXED");
    }
  }

  delay(100);
}

توضیحات پیشرفته کد:

apds.getColorData(&r, &g, &b, &c);: این تابع مقادیر خام RGBC را از سنسور می‌خواند و در متغیرهای r, g, b, و c ذخیره می‌کند.
WHITE_THRESHOLD و BLACK_THRESHOLD: به جای استفاده از مقادیر R, G, B، از مقدار Clear یا c برای تشخیص رنگ‌های سفید و سیاه استفاده می‌کنیم. این مقدار نشان‌دهنده شدت کلی نور است و تشخیص این دو رنگ را بسیار دقیق‌تر می‌کند.
Ratio-based detection (تشخیص بر اساس نسبت): برای تشخیص رنگ‌های اصلی، بهتر است از نسبت مقادیر رنگ‌ها به یکدیگر استفاده کنید تا از شدت نور محیط یا فاصله سنسور تأثیر کمتری بپذیرید. برای مثال، اگر نسبت R/G از یک مقدار مشخص (مثلاً 1.2) بیشتر باشد، به احتمال زیاد رنگ مورد نظر قرمز است.

با استفاده از این دو کد، ابتدا سنسور خود را کالیبره کرده و سپس یک برنامه دقیق برای تشخیص رنگ‌های مختلف خواهید داشت.
